Soporte Solar Unistruct C Canal enrolladora



1, los parámetros técnicos de la máquina
El ancho de hoja de material: ≤200 mm.
El espesor del material hoja: 1.5~3.0mm
Hoja de Material: Carbono baja, etc.
La velocidad de producción Línea: 8m/min incluyendo punzonado
La longitud de la pieza de trabajo: 2000-6000 mm
La potencia total: 41KW.


2, estructura general del equipo

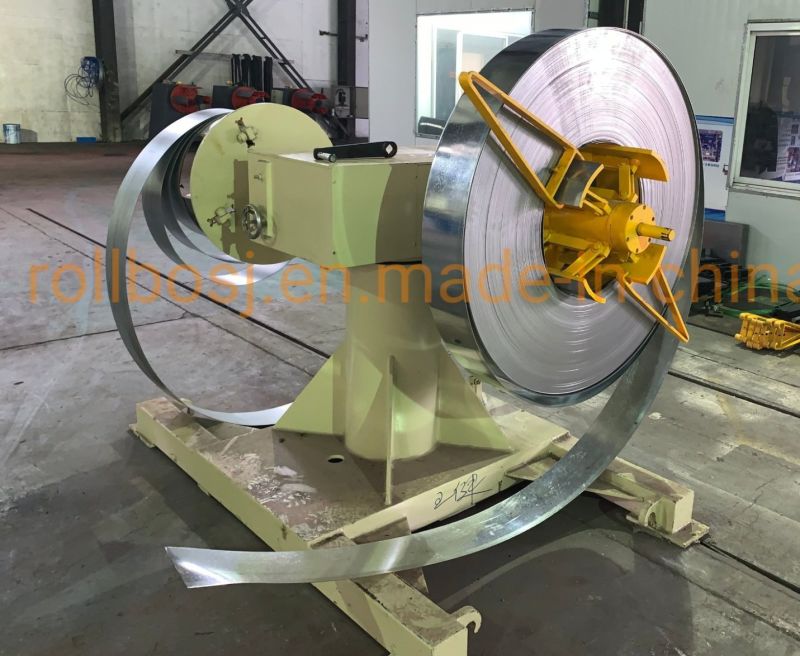

De coiler 2.1Passive

El ancho de hoja de material: ≤250 mm de grosor de material; Hoja: ≤2, 5 mm.
El diámetro interior: 508mm la    Gama de expansión: Ф480-520 mm
El máximo diámetro exterior: Φ1300mm, la carga: ≤3T

2.2 El  Nivelador
Rodillo de trabajo: Tipo de cinco rodillos nivelación de la máquina
El motor: 380V 5.5KW  4 grado


Alimentador 2.3Servo
Función: Alimentación del material
Motor: 380V 3KW 4grado, aire adicional, el compresor de aire(pressure0.5m3/min pressure0.6MPa ).

2.4 La prensa de perforación
Estructura: JF21-80
La prensa de perforación: Utiliza el fuselaje de la soldadura de chapa de acero, la rigidez es strongwith buena apariencia. Utiliza la combinación de neumáticos tipo embrague de fricción.
El motor: 380V 2.5KW grado 4


2.5 Principales máquina de formación
La formación de las estaciones emisoras: 24(rodillo)
máquina de formación: C canal
El bastidor de la formación: Tipo dragón, la caja de transmisión
Max. El ancho de la alimentación: ¤200mm
Max. El espesor de la alimentación: 2~2.5mm


Máquina de Corte 2.6
Corte vio volar sin bur
La potencia del motor: 2, 2 KW
La cantidad de hojas de corte: 1establece el  Tipo de corte: Volando de corte de sierra sin bur



2.7 Tabla de alabeo

2.8 Sistema de control eléctrico

La máquina principal parámetro técnico
